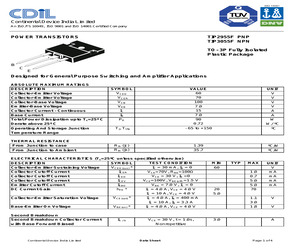

TIP2955F PNP TIP3055F NPN TO- 3P Fully Isolated Plastic Package B C E Designed for General Purpose Switching and Amplifier Applications ABSOLUTE MAXIMUM RATINGS DESCRIPTION Collector-Emitter Voltage Collector-Emitter Voltage Collector-Base Voltage Emitter-Base Voltage Collector Current - Continuous Base Current Total Power Dissipation upto Tc=25 C Derate above 25 C Operating And Storage Junction Temperature Range THERMAL RESISTANCE From Junction to case From Junction to Ambient Tj, Tstg VALUE 60 70 100 7.0 15 7.0 90 0.72 - 65 to +150 UNIT V V V V A A W W/ C C Rth (jc) Rth (ja) 1.39 35.7 C/W C/W SYMBOL VCEO VCER VCB VEB IC IB PD ELECTRICAL CHARACTERISTICS (Tc=25C unless specified otherwise) TEST CONDITION DESCRIPTION SYMBOL VCEO(sus) * IC = 30 mA, IB = 0 Collector-Emitter Sustaining Voltage ICER VCE=70V, RBE=100 Collector Cutoff Current ICEO VCE = 30 V, IB =0 Collector Cutoff Current ICEV VCE=100V, VBE(off) =1.5 V Collector Cutoff Current IEBO VBE = 7.0 V, IC = 0 Emitter Cutoff Current hFE * IC =
TIP2955F PNP TIP3055F NPN TO- 3P Fully Isolated Plastic Package B C E Designed for General Purpose Switching and Amplifier Applications ABSOLUTE MAXIMUM RATINGS DESCRIPTION Collector-Emitter Voltage Collector-Emitter Voltage Collector-Base Voltage Emitter-Base Voltage Collector Current - Continuous Base Current Total Power Dissipation upto Tc=25 C Derate above 25 C Operating And Storage Junction Temperature Range THERMAL RESISTANCE From Junction to case From Junction to Ambient Tj, Tstg VALUE 60 70 100 7.0 15 7.0 90 0.72 - 65 to +150 UNIT V V V V A A W W/ C C Rth (jc) Rth (ja) 1.39 35.7 C/W C/W SYMBOL VCEO VCER VCB VEB IC IB PD ELECTRICAL CHARACTERISTICS (Tc=25C unless specified otherwise) TEST CONDITION DESCRIPTION SYMBOL VCEO(sus) * IC = 30 mA, IB = 0 Collector-Emitter Sustaining Voltage ICER VCE=70V, RBE=100 Collector Cutoff Current ICEO VCE = 30 V, IB =0 Collector Cutoff Current ICEV VCE=100V, VBE(off) =1.5 V Collector Cutoff Current IEBO VBE = 7.0 V, IC = 0 Emitter Cutoff Current hFE * IC =

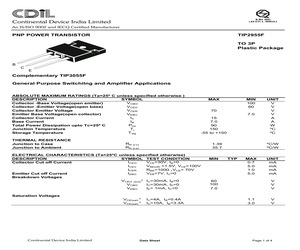

TIP2955F TO 3P Plastic Package B C E Complementary TIP3055F General Purpose Switchilng and Amplifier Applications ABSOLUTE MAXIMUM RATINGS (Ta=25 C unless specified otherwise ) DESCRIPTION SYMBOL VCBO Collector -Base Voltage(open emitter) VCEO Collector -Emitter Voltage(open base) VCER Collector Emitter Voltage VEBO Emitter Base Voltage(open collector) IC Collector Current IB Base Current Ptot Total Power Dissipation upto Tc=25 C Tj Junction Temperature Tstg Storage Temperature THERMAL RESISTANCE Junction to Case Junction to Ambient Rth (j-c) Rth (j-a) MAX MIN 100 60 70 7.0 15 7.0 90 150 -55 to +150 1.39 35.7 ELECTRICAL CHARACTERISTICS (Ta=25C unless specified otherwise) DESCRIPTION SYMBOL TEST CONDITION VCE=30V, IB=0 ICEO Collector Cut off Current VBE(off) =1.5V, VCE=100V ICEV ICER RBE=100, VCE= 70V VEB=7V, IC=0 I Emitter Cut off Current EBO Breakdown Voltages VCEO (sus)* IC=30mA, IB=0 IC=30mA, IE=0 VCBO IE= 1mA, IC=0 VEBO MIN UNIT V V V V A A W C C C/W C/W TYP MAX 0.7 5.0 1.0 5.0 60 100 7.0 UNI

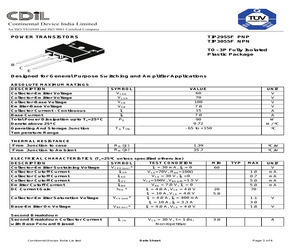

TIP2955F PNP TIP3055F NPN TO- 3P Fully Isolated Plastic Package B C E Designed for General Purpose Switching and Amplifier Applications ABSOLUTE MAXIMUM RATINGS DESCRIPTION Collector-Emitter Voltage Collector-Emitter Voltage Collector-Base Voltage Emitter-Base Voltage Collector Current - Continuous Base Current Total Power Dissipation upto Tc=25 C Derate above 25 C Operating And Storage Junction Temperature Range THERMAL RESISTANCE From Junction to case From Junction to Ambient Tj, Tstg VALUE 60 70 100 7.0 15 7.0 90 0.72 - 65 to +150 UNIT V V V V A A W W/ C C Rth (jc) Rth (ja) 1.39 35.7 C/W C/W SYMBOL VCEO VCER VCB VEB IC IB PD ELECTRICAL CHARACTERISTICS (Tc=25C unless specified otherwise) TEST CONDITION DESCRIPTION SYMBOL VCEO(sus) * IC = 30 mA, IB = 0 Collector-Emitter Sustaining Voltage ICER VCE=70V, RBE=100 Collector Cutoff Current ICEO VCE = 30 V, IB =0 Collector Cutoff Current ICEV VCE=100V, VBE(off) =1.5 V Collector Cutoff Current IEBO VBE = 7.0 V, IC = 0 Emitter Cutoff Current hFE * IC =

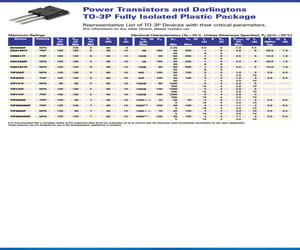

NPN 140 90 12.0 100 80 20 5 6.0 2.5 5.0 15.0 1.0 CSB817F CSD1047OF NPN 140 90 12.0 100 80 60 120 5 1.0 2.5 5.0 15.0 1.0 CSB817OF CSD1047YF NPN 140 90 12.0 100 80 100 200 5 1.0 2.5 5.0 15.0 1.0 CSB17YF CSD1426F NPN 600 34 3.5 10 500 8 5 0.5 8.0 3.0 3.0 0.1 TIP2955F PNP 60 90 15.0 20 70 4 4.0 3.0 10.0 2.5 0.5 TIP3055 TIP2955HVF PNP 100 60 15.0 20 100 4 4.0 3.0 10.0 2.5 0.5 TIP3055HVF TIP3055F NPN 60 90 15.0 20 70 4 4.0 3.0 10.0 2.5 0.5 TIP3055F TIP3055HVF NPN 120 60 15.0 20 100 4 4.0 3.0 10.0 2.5 0.5 TIP2955HVF TIP33CF NPN 100 80 10.0 20 100 4 3.0 4.0 10.0 3.0 0.5 TO-3PN Leaded Plastic Power Package A1941 PNP 160 100 10 5 160 55 200 5 1.0 2.0 7.0 30 1.0 C5198 NPN 160 100 10 5 160 55 200 5 1.0 2.0 7.0 30 1.0 A1941 CSA1301 PNP 160 120 12 5 160 55 200 5 1.0 2.8 8.0 30 1.0 CSC3280 C5198 CSC3280 NPN 160 120 12 5 160 55 200 5 1.0 2.0 8.0 30 1.0 CSA1301 TIP2955 PNP 70 90 15 700 30 20 70 4 4.0 1.1 4.0 2.5 0.5 TIP3055 TIP3055 NPN 70 90 15 700 30 20 70 4 4.0 1.1 4.0 2.5 0.5 TIP2955 MJ2955 TO-3 www.cdilsemi.c
NPN 140 90 12.0 100 80 20 5 6.0 2.5 5.0 15.0 1.0 CSB817F CSD1047OF NPN 140 90 12.0 100 80 60 120 5 1.0 2.5 5.0 15.0 1.0 CSB817OF CSD1047YF NPN 140 90 12.0 100 80 100 200 5 1.0 2.5 5.0 15.0 1.0 CSB17YF CSD1426F NPN 600 34 3.5 10 500 8 5 0.5 8.0 3.0 3.0 0.1 TIP2955F PNP 60 90 15.0 20 70 4 4.0 3.0 10.0 2.5 0.5 TIP3055 TIP2955HVF PNP 100 60 15.0 20 100 4 4.0 3.0 10.0 2.5 0.5 TIP3055HVF TIP3055F NPN 60 90 15.0 20 70 4 4.0 3.0 10.0 2.5 0.5 TIP3055F TIP3055HVF NPN 120 60 15.0 20 100 4 4.0 3.0 10.0 2.5 0.5 TIP2955HVF TIP33CF NPN 100 80 10.0 20 100 4 3.0 4.0 10.0 3.0 0.5 TO-3PN Leaded Plastic Power Package A1941 PNP 160 100 10 5 160 55 200 5 1.0 2.0 7.0 30 1.0 C5198 NPN 160 100 10 5 160 55 200 5 1.0 2.0 7.0 30 1.0 A1941 CSA1301 PNP 160 120 12 5 160 55 200 5 1.0 2.8 8.0 30 1.0 CSC3280 C5198 CSC3280 NPN 160 120 12 5 160 55 200 5 1.0 2.0 8.0 30 1.0 CSA1301 TIP2955 PNP 70 90 15 700 30 20 70 4 4.0 1.1 4.0 2.5 0.5 TIP3055 TIP3055 NPN 70 90 15 700 30 20 70 4 4.0 1.1 4.0 2.5 0.5 TIP2955 MJ2955 TO-3 www.cdilsemi.c

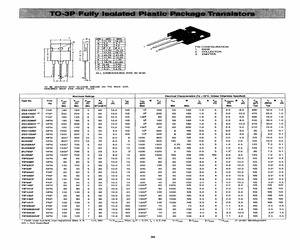

0 100 20 100 3 4 1.0 3 4.0 O5 40 1 4 4.0 10 TIPAAIF NPN aD a0 5 60 10 = 1000s BD 1000 5 4 2.0 5 500 10 4 2.0 10 TIP1A2F NPN 100 = 100 5 60 10 = 10008 100 = 1000 5 4 2.0 500 10 4 3.0 10 TIPIA7F PNP 100 100 6 60 10 10005 100 = 1000 5 4 2.0 5 500 10 4 2.0 10 TIP2955F PN 100 60 7 a0 16 1000++ 70 nm 8670 4 4 11 4 25 05 5 10 4 2.0 10 TIP2355HVF = PNP 120 = 100 7 BO 16 So00** 100 7 100 4 4 11 4 25 os 5 10 4 3.0 10 TIPS055F NPN 100 60 7 50 16 1000+ + 70 20 150 4 4 3.0 10 25 05 5 10 4 2.0 10 TIPSS5HVF =NPN 1200120 7 Bo 15 so00"" 100 m 100 4 4 11 4 25 os 5 10 4 3.0 10 itis recommended theta complete review of the respective Data Sheat be undertaken so as to confirm that the Device|s| meat functionality parameters for tha user's application, These products are not designed for use in life savingsupport appliances or systams

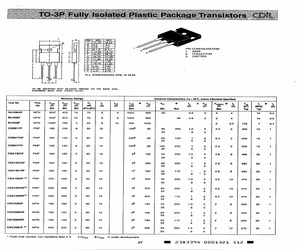

60 15 5000 100 20 100 4 4.00 3.0 10.00 2.5 0.50 TIP3055HVF NPN 60 90 15 1000 70 20 70 4 4.00 3.0 10.00 2.5 0.50 TIP3055F NPN 120 60 15 5000 100 20 100 4 4.00 3.0 10.00 2.5 0.50 TIP2955HVF NPN 100 80 10 400 100 20 100 4 3.00 4.0 10.00 3.0 0.50 CSD1426F NPN TIP2955F TIP2955HVF TIP3055F TIP3055HVF TIP33CF TO-3PN 33 Leaded Plastic Power Package A1941 PNP 160 100 10 5 160 55 200 5 1.00 2.0 7.00 30 1.00 C5198 NPN 160 100 10 5 160 55 200 5 1.00 2.0 7.00 30 1.00 A1941 CSA1301 PNP 160 120 12 5 160 55 200 5 1.00 2.8 8.00 30 1.00 CSC3280 CSC3280 NPN 160 120 12 5 160 55 200 5 1.00 2.0 8.00 30 1.00 CSA1301 TIP2955 PNP 70 90 15 700 30 20 70 4 4.00 1.1 4.00 2.5 0.50 TIP3055 TIP3055 NPN 70 90 15 700 30 20 70 4 4.00 1.1 4.00 2.5 0.50 TIP2955 4 10.00 3.0 10.00 2.5 0.50 MJ2955 4 4.00 3.0 10.00 2.5 0.50 4 0.10 C5198 Metal Can Package 2N3055 NPN 60 117 15 1000 100 5 2N3055HV NPN 100 100 15 1000# 100 20 100 2N3773 NPN 140 150 16 2000 140 15 60 BU205 NPN 700 10 2.5 BU208 NPN 700 12.5 5 100 MJ2955 PNP 60 117 15 1000 I C
100 1000 NS 5.0 4 2.0 5.0 NS NS NS TIP145F PNP 60 60 5 60 10.0 20 10008 60 1000 NS 5.0 4 2.0 5.0 NS NS NS TIP146F PNP 80 80 5 60 10.0 20 10008 _ 80 1000 NS 5.0 4 2.0 5.0 NS NS NS TIP147F PNP 100 100 5 60 10.0 20 10008 100 | 1000 NS 5.0 4 2.0 5.0 NS NS NS TIP2955F PNP 100 60 7 90 15.0 NS 1000+ 70 20 70 4.0 4 11 4.0 NS 2.5 0.5 TIP295SHVF PNP 120 100 7 60 15.0 NS 5000* 100 20 700 4.0 4 Vw 4.0 NS 25 0.5 TIP3055F NPN 100 60 7 90 15.0 NS 1000# 70 20 150 4.0 4 3.0 10.0 NS 3.0* 1.0 TIPSOSSHVF | NPN 120 120 7 60 15.0 NS 5000** 100 20 100 4.0 4 i 4.0 NS 25 0.5 * Flash over current, non-repetitive Max5 A t=f Min =Veeisay) Maxi tp/T = 0.01,t,=0.3ms t=Voeg S=legg = tIcen = Ieex = @ under development NS = Not Specified 30
1 = 4 | 8 10 TIP145F PNP 60 6o-| 5 | 60 10 20 | 10008 = 60 |: 1000 om) 4 2 5 500 10 4 3. 10 TIP146F PNP 80 80 | 5 60 | 10 20 | 10608 80 | 1000 5 4 2 5 a a 500 10 4 3 10 TIP147F PNP 100 | 100 | 5 |. 60 10 20 | 10008 100 | 1000 5 4 2 5. : - 500 10 4 3 10 5 TIP2955F PNP] 100 60 | 7 90 |. 15 1000# 70 20 70 4 4 1 4 25 05 , : 5 10 4 3 10 TIP2955HVF | PNP 120 | 100-| 7 60 15 5000" 100 20 100 4 4 14 4 25 0s , 5 10 4 3 10 TIP3055F NPN .| 100 60 | 7 90 15 -1000# 70 20 150 4 4 3 10 | 25 05 , : 5. 10 4 3 10 TIP30SSHVF | NPN 120 | 120 | 7 60 15 5000"" 100 20 ~=- 100 4 4 | 44 4 25 05 / 5 10. 4 |'3 . 10 . * Flash over current, non-repetitive Max 5A +=f, Min $=Iop9 F#Icen logy =. @ under development 28.
